流式语音对话（WebSocket 或 UDP 协议）



智控台：https://xiaozhi.me

固件端：https://github.com/78/xiaozhi-esp32

服务端：https://github.com/xinnan-tech/xiaozhi-esp32-server

小智 AI 聊天机器人百科全书：https://ccnphfhqs21z.feishu.cn/wiki/F5krwD16viZoF0kKkvDcrZNYnhb

小智AI聊天机器人面包板DIY硬件清单与接线教程：https://my.feishu.cn/wiki/EH6wwrgvNiU7aykr7HgclP09nCh

设备间相互呼叫插件使用指南：https://github.com/xinnan-tech/xiaozhi-esp32-server/blob/main/docs/device-call-guide.md

Web 网页烧录（需使用原生USB OTG口）：https://espressif.github.io/esp-launchpad/



ESP32-S3-DevKitC-N16R8

ESP32-S3-DevKitC-1开发板（乐鑫标准版 44 IO引脚）接线图

板子进入下载模式：按住 BOOT 按键不放，再按一下 RESET 复位键，松开 RESET，此时进入下载模式。

小智AI笔记



按照下方表格中的 ESP32S3开发板的数字/字母引脚，和 麦克风、数字功放、显示屏、4G模块等英文字母引脚，用导线连接起来，短接的意思就是也连导线在一起。如果购买 MAX98357A 使用BGA封装的，注意不用短接GND与GAIN引脚。

ESP32S3开发板 麦克风 INMP441 / ICS43434 （I2S接口）
GPIO4 WS 数据选择
GPIO5 SCK 数据时钟
GPIO6 SD 数据输出
3V3 VDD 电源正 3.3V
GND GND 接地 短接 L/R 左/右声道
数字功放 MAX98357A
GPIO7 DIN 数字信号
GPIO15 BCLK 位时钟
GPIO16 LRC 左/右时钟
3V3 /3.3V Vin（或VCC）电源输入 短接 SD 关机频道
GND GND 接地 短接 GAIN 增益和频道（BGA封装麦克风不用短接）
音频+ 接 喇叭正极（一般红线，不清楚问卖家、或用万用表测或其他方法）
音频- 接 喇叭负极
显示屏（IIC / I2C接口，可选）
GPIO41 SDA 数据线
GPIO42 SCK 时钟线
3V3 /3.3V VCC 电源正
GND GND 接地
4G 模块（ML307R，可选）
LDO 正极（4.7V）
3个脚最右边那个		 BAT（3.7~4.5V） 或者 +5V 短接 EN 使能（电压>4.7V）
GND GND 接地
GPIO11 TXD 发送数据
GPIO12 RXD 接收数据
按钮（0.4.1版本及以上）
GPIO39 接音量减-短触按钮（另一头接地 GND），短按减小音量，长按静音（音量0）
**请注意四角按钮的同向是连通的。
GPIO40 接音量加+短触按钮（另一头接地 GND），短按加大音量。
**请注意四角按钮的同向是连通的

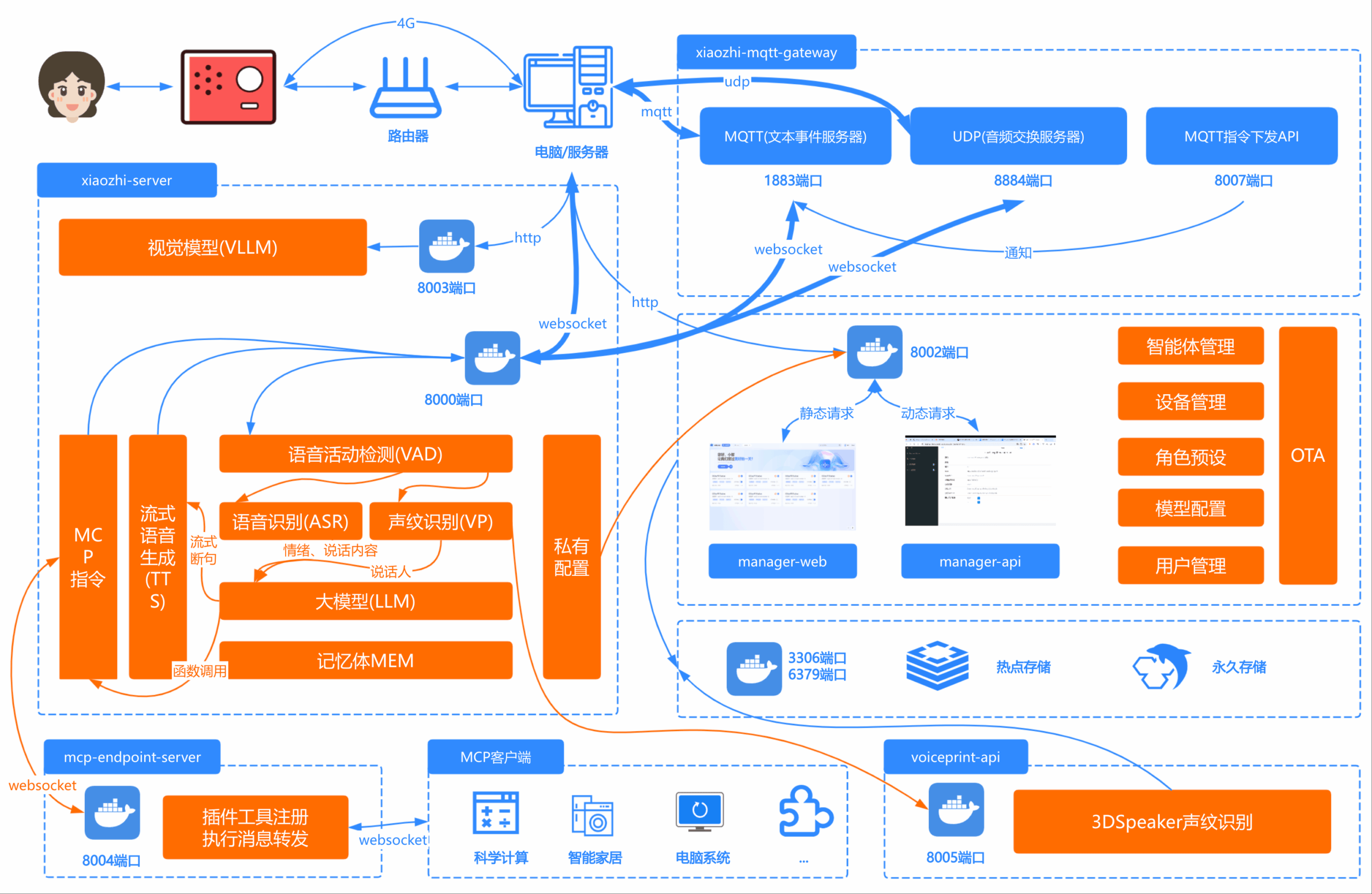

部署架构图：
