NE555引脚、内部结构、闪光电路介绍

        555 定时器的功能主要由两个比较器决定。两个比较器的输出电压控制RS触发器和放电管的状态。在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 C1 的同相输入端的电压为 2VCC/3，C2 的反相输入端的电压为VCC/3。若触发输入端 TR 的电压小于VCC/3，则比较器 C2 的输出为 0，可使RS触发器置 1，使输出端 OUT=1。如果阈值输入端 TH 的电压大于 2VCC/3，同时 TR 端的电压大于VCC/3，则 C1 的输出为 0，C2 的输出为 1，可将 RS 触发器置 0，使输出为低电平。

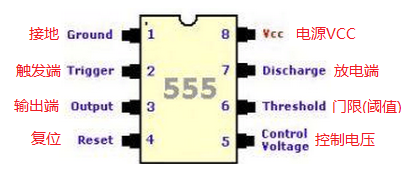

各个引脚功能如下：
　　1脚：接地。
　　2脚：低触发端TR。
　　3脚：输出端Vo。
　　4脚：直接清零端。当此端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
　　5脚：VC为控制电压端。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
　　6脚：高触发端TH。
　　7脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。
　　8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。一般用5V。
内部功能结构：

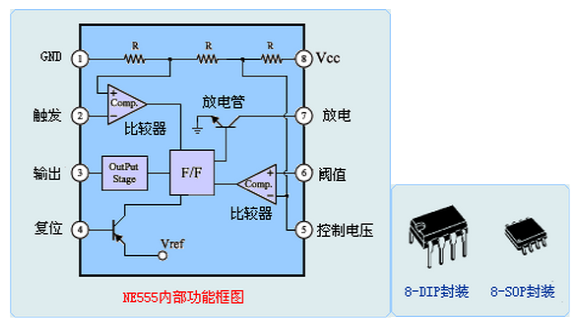

        NE555属于CMOS工艺制造，NE555时基电路封形式有两种，一是DIP双列直插8脚封装，另一种是SOP-8小型（SMD）封装形式。其他HA17555、LM555、CA555分属不同的公司生产的产品。内部结构和工作原理都相同。它内部包括两个电压比较器，三个等值串联电阻，一个 RS触发器，一个放电管T 及功率输出级。它提供两个基准电压VCC/3 和 2VCC/3。其内部电路框图如下图所示：
单灯闪光：

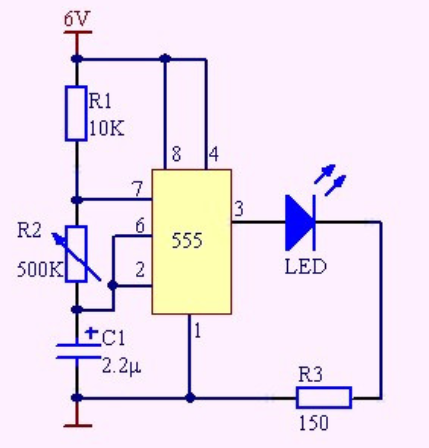

        Vcc通过R1给C1充电，当C1两端电压没有达到2Vcc/3，555的7脚内部放电管截止，Vo始终为高电平，直到C1充电至2Vcc/3为止；当C1两端电压达到2Vcc/3时，555的7脚内部放电管饱和导通，C1通过R2经过7脚到地进行放电，同时Vo变为低电平，直到C1两端电压下降至Vcc/3时，555的7脚内部放电管才会截止，Vo由低电平跳变为高电平，然后又开始新的充电过程，如此反复循环，输出的Vo就是一个方波了。只有充电和放电时间相等才能保证占空比为50%这个电路只能实现占空比接近50%，而不可能等于。尽可能是R1<<R2就可，当R1的影响可以忽略的时候，占空比就为50%。但需要注意的是R1不能太小。
双灯交替闪光：
