STM32利用ADC获取内部温度传感器温度

#include "stm32f10x_adc.h"

#include "SysTick.h"

void T_Adc_Init(void);

u16 T_Get_Adc(u8 ch);

u16 T_Get_Temp(void);

u16 T_Get_Adc_Average(u8 ch,u8 times);

short Get_Temprate(void);

#include "tsensor.h"

//初始化ADC

void T_Adc_Init(void)  //ADC通道初始化

{

    ADC_InitTypeDef ADC_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_ADC1, ENABLE ); //使能GPIOA,ADC1通道时钟

    RCC_ADCCLKConfig(RCC_PCLK2_Div6); //分频因子6时钟为72M/6=12MHz

    ADC_DeInit(ADC1); //将外设 ADC1 的全部寄存器重设为缺省值

    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //ADC工作模式:ADC1和ADC2工作在独立模式

    ADC_InitStructure.ADC_ScanConvMode = DISABLE; //模数转换工作在单通道模式

    ADC_InitStructure.ADC_ContinuousConvMode = DISABLE; //模数转换工作在单次转换模式

    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //转换由软件而不是外部触发启动

    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //ADC数据右对齐

    ADC_InitStructure.ADC_NbrOfChannel = 1; //顺序进行规则转换的ADC通道的数目

    ADC_Init(ADC1, &ADC_InitStructure); //根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器

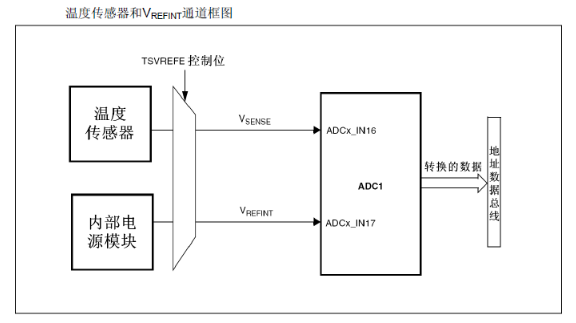

    ADC_TempSensorVrefintCmd(ENABLE); //开启内部温度传感器

    ADC_Cmd(ADC1, ENABLE); //使能指定的ADC1

    ADC_ResetCalibration(ADC1); //重置指定的ADC1的复位寄存器

    while(ADC_GetResetCalibrationStatus(ADC1)); //获取ADC1重置校准寄存器的状态,设置状态则等待

    ADC_StartCalibration(ADC1);

    while(ADC_GetCalibrationStatus(ADC1)); //获取指定ADC1的校准程序,设置状态则等待

}

u16 T_Get_Adc(u8 ch)

{

    ADC_RegularChannelConfig(ADC1, ch, 1, ADC_SampleTime_239Cycles5 ); //ADC1,ADC通道3,第一个转换,采样时间为239.5周期

    ADC_SoftwareStartConvCmd(ADC1, ENABLE); //使能指定的ADC1的软件转换启动功能

    while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC )); //等待转换结束

    return ADC_GetConversionValue(ADC1); //返回最近一次ADC1规则组的转换结果

}

//得到ADC采样内部温度传感器的值

//取10次,然后平均

u16 T_Get_Temp(void)

{

    u16 temp_val=0;

    u8 t;

    for(t=0;t<10;t++)

    {

        temp_val+=T_Get_Adc(ADC_Channel_16); //TampSensor

        delay_ms(5);

    }

    return temp_val/10;

}

//获取通道ch的转换值

//取times次,然后平均

u16 T_Get_Adc_Average(u8 ch,u8 times)

{

    u32 temp_val=0;

    u8 t;

    for(t=0;t<times;t++)

    {

        temp_val+=T_Get_Adc(ch);

        delay_ms(5);

    }

    return temp_val/times;

}

//得到温度值

//返回值:温度值(扩大了100倍,单位:℃.)

short Get_Temprate(void) //获取内部温度传感器温度值

{

    u32 adcx;

    short result;

    double temperate;

    adcx=T_Get_Adc_Average(ADC_Channel_16,20); //读取通道16,20次取平均

    temperate=(float)adcx*(3.3/4096); //电压值

    temperate=(1.43-temperate)/0.0043+25; //转换为温度值

    result=temperate*=100; //扩大100倍.

    return result;

}

void GetWenDu(void)

{

short temp;

  T_Adc_Init(); //ADC初始化

while(1)

{

temp = Get_Temprate(); //得到温度值

if(temp < 0)

{

//负数

temp = -temp;

}

sprintf(error_result,"%d.%d\r\n",temp/100,temp%100);

UART1_SendString(error_result);

Delay_nS(1);

}

}

int main(void)

{

}
